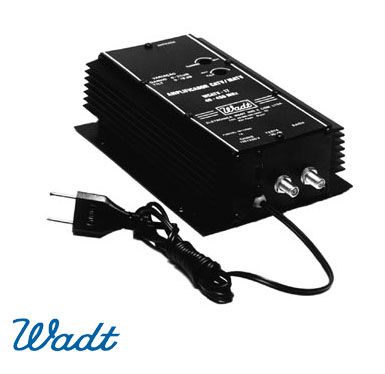

O amplificador WCATV-34 foi projetado para trabalhar toda a banda de VHF e CATV, com uma resposta de freqüência de 40 a 550 MHz.
Possui ajuste de ganho,variando de 14 a 34dB. Com controle de "slope" que proporciona um ajuste do ganho do amplificador de tal forma que as freqüências mais baixas sejam atenuadas em relação às freqüências mais altas, em forma de rampa, compensando as atenuações no cabo coaxial.
É construído com tecnologia de amplificadores híbridos "push-pull", o qual proporciona maior nível de sinal de saída, com baixa distorção e intermodulação, em sistemas de até 77 canais para os modelos da linha WCATV.
Sua construção em chassi monobloco de alumínio proporciona um excelente desempenho em ambientes com altos índices de calor, devido a seu desenho com aletas de dissipação de calor em conjunto com o corpo principal, havendo assim eficiente troca de calor.
Possui também tomada de teste de -30 dB, possibilitando assim uma monitoração do sinal de saída através de um monitor de TV ou de instrumentos de medição, facilitando seu ajuste final. O led indicador de alimentação de força, chave seletora de voltagem (110/220 Volts) e o fusível interno de proteção contra surtos de tensão, completam a linha de amplificadores.
Para uma melhor eficiência, sugerimos a instalação dos amplificadores verticalmente, para uma melhor dissipação de calor.
Especificações:
Resposta de freqüência: 40 – 450 Mhz
Ganho: 34 dB
Flatness para canal: ± 0,75
Variação de ganho: 20 dB
Variação de “slope”: 18 dB
Figura de ruído: < 7,5
Canais para amplificação: 60
Nível de saída para 12 canais: 60 dBmv
Ponto de teste: - 30 dB
Faixa de temperatura de trabalho: - 10 a 50º C
Tensão de trabalho: 110/220v
Dimensões:
20 x 6,3 x 13,9 cm
|
